The manual. Written for your first day in 3D.Le mode d'emploi. Écrit pour votre premier jour en 3D.

Every tool, every slider, every button of Oryx CAD V1.2 — explained so that someone who has never opened Blender can follow. Words in green are the exact labels you will see on screen. Chaque outil, chaque glissière, chaque bouton d'Oryx CAD V1.2 — expliqué pour qu'une personne qui n'a jamais ouvert Blender puisse suivre. Les mots en vert sont les libellés exacts affichés à l'écran.

Never done 3D? Three words to know. A mesh is a 3D shape made of points and faces. The viewport is the big 3D window in the middle of Blender. The N-panel is the drawer that slides out on the right when you press N — Oryx CAD lives there, in the ORYX tab. Jamais fait de 3D ? Trois mots à connaître. Un mesh est une forme 3D faite de points et de faces. Le viewport est la grande fenêtre 3D au centre de Blender. Le panneau N est le tiroir qui s'ouvre à droite avec la touche N — Oryx CAD vit là, dans l'onglet ORYX.

Install & first launchInstallation & premier lancement

  1. Buy Oryx CAD and download ORYX_CAD_V1.2.zip. Do not unzip it.Achetez Oryx CAD et téléchargez ORYX_CAD_V1.2.zip. Ne le décompressez pas.
  2. In Blender: Edit › Preferences › Add-ons › Install…, pick the zip, then tick the box next to Oryx CAD V1.2.Dans Blender : Édition › Préférences › Add-ons › Installer…, choisissez le zip, puis cochez la case à côté de Oryx CAD V1.2.
  3. In the 3D view, press N, click the ORYX tab on the right edge. Done.Dans la vue 3D, appuyez sur N, cliquez l'onglet ORYX sur le bord droit. C'est tout.
  4. Top of the panel: FR / EN switches the plugin language, and the unit menu (mm, cm, in) controls every displayed value. A 3-step guided tour starts on first launch.En haut du panneau : FR / EN change la langue du plugin, et le menu d'unité (mm, cm, in) pilote toutes les valeurs affichées. Un tour guidé en 3 étapes démarre à la première ouverture.
Good to knowBon à savoir Oryx CAD thinks in real millimetres: 1 Blender unit = 1 mm, set automatically. What you design at 20 mm prints at 20 mm. Oryx CAD pense en vrais millimètres : 1 unité Blender = 1 mm, réglé automatiquement. Ce que vous concevez à 20 mm s'imprime à 20 mm.

The panel that reads your selectionLe panneau qui lit votre sélection Nouveau V1.2

You never hunt for the right tool: the ORYX panel changes with what you have selected (left-click selects; hold Shift to select several). Vous ne cherchez jamais le bon outil : le panneau ORYX change selon ce que vous avez sélectionné (clic gauche pour sélectionner ; maintenez Maj pour en sélectionner plusieurs).

Your selectionVotre sélectionThe panel showsLe panneau affiche
NothingRienThe launcher: create a Gear, Screw, Spring, Clip, or import a file.Le lanceur : créer un Engrenage, une Vis, un Ressort, un Clip, ou importer un fichier.
1 part1 pièceIts spec sheet (dimensions, health) + suggested actions: edit, position, glue, set to dimension, repair.Sa fiche technique (dimensions, santé) + actions suggérées : modifier, positionner, coller, mettre à la cote, réparer.
2 parts2 piècesAssembly mode: merge cleanly, drill one with the other.Le mode assemblage : fusionner proprement, percer l'une avec l'autre.
2+ parts2 pièces ou +Big buttons appear: Align in Z, Origin → Geometry, Origin → Base, plus the Measures and Export cards.De grands boutons apparaissent : Aligner en Z, Origine → Géométrie, Origine → Base, plus les cartes Mesures et Exporter.
Lanceur Oryx CAD, rien de sélectionné
Nothing selected → the launcher. One click = one part.Rien de sélectionné → le lanceur. Un clic = une pièce.

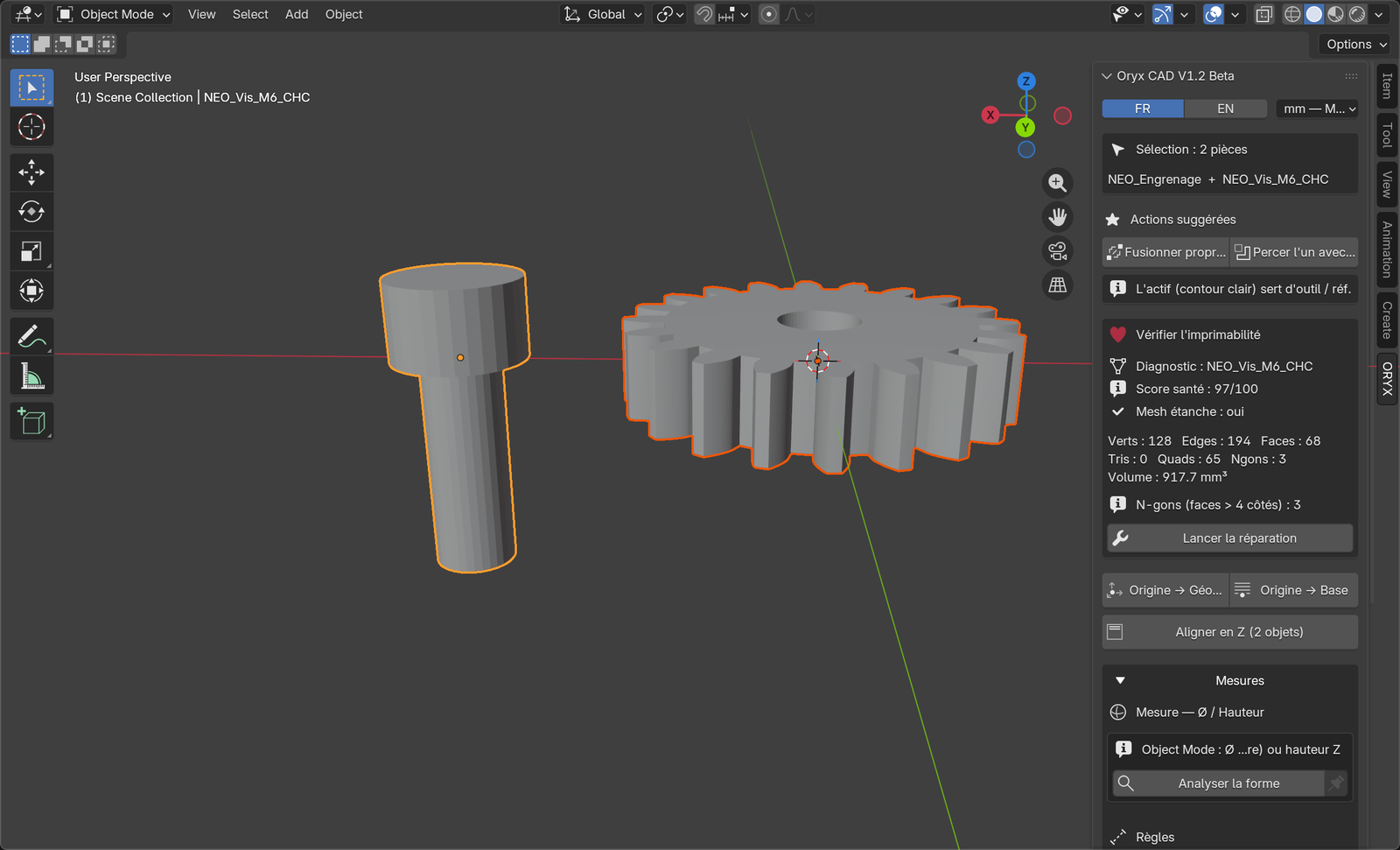

Deux pièces sélectionnées : mode assemblage
Two parts selected → assembly actions appear.Deux pièces sélectionnées → les actions d'assemblage apparaissent.

Two panels can dock above the main one: Customization (sliders when creating or editing a part) and the Assistant (guided workflows). They open on their own exactly when needed — and the old classic access is still there at the bottom, under All tools. Deux panneaux peuvent s'ancrer au-dessus du principal : Personnalisation (les glissières quand vous créez ou modifiez une pièce) et l'Assistant (les flux guidés). Ils s'ouvrent seuls, exactement quand il faut — et l'accès classique reste en bas, sous Tous les outils.

Create: GearsCréer : Engrenages

Real involute gears — the tooth shape used in actual machines — that mesh together and print without supports.De vrais engrenages « involute » — le profil de dent des vraies machines — qui s'engrènent entre eux et s'impriment sans supports.

  1. Nothing selected → click Gear in the launcher. The Customization panel opens.Rien de sélectionné → cliquez Engrenage dans le lanceur. Le panneau Personnalisation s'ouvre.
  2. Drag the sliders — the computed values (module, pitch diameter) update live below.Réglez les glissières — les valeurs calculées (module, Ø primitif) se mettent à jour en direct dessous.
  3. Click Create the part. The panel closes; your gear is placed and selected.Cliquez Créer la pièce. Le panneau se ferme ; votre engrenage est posé et sélectionné.

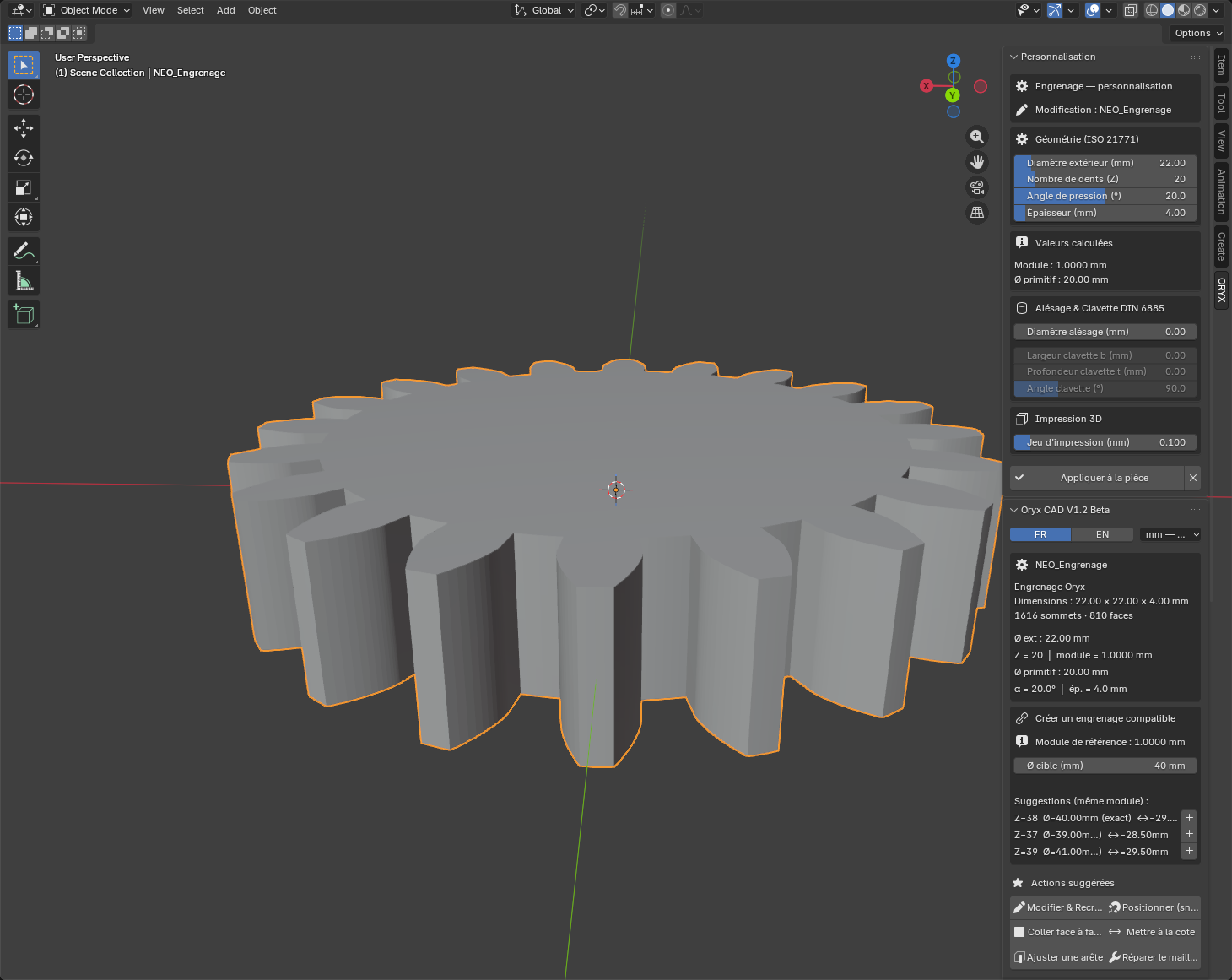

Panneau Personnalisation engrenage avec toutes les glissières
The gear Customization panel, editing an existing gear.Le panneau Personnalisation engrenage, en modification d'un engrenage existant.

Every parameterTous les paramètres

SliderGlissièreWhat it doesCe que ça fait
Outer diameter (mm)Diamètre extérieur (mm)Total size of the gear. With the tooth count, it sets the module (tooth size) automatically.Taille hors-tout de l'engrenage. Avec le nombre de dents, il fixe automatiquement le module (la taille de dent).
Teeth (Z)Nombre de dents (Z)How many teeth. More teeth = finer teeth at the same diameter.Le nombre de dents. Plus de dents = dents plus fines à diamètre égal.
Pressure angle (°)Angle de pression (°)Leave 20° (ISO standard) unless you know why: 25° = stronger, 14.5° = vintage.Laissez 20° (standard ISO) sauf besoin précis : 25° = plus costaud, 14,5° = ancien standard.
Thickness (mm)Épaisseur (mm)Height of the gear along its axis.Hauteur de l'engrenage le long de son axe.
Bore Ø (mm)Diamètre alésage (mm)Central hole for a shaft. 0 = solid gear.Trou central pour un arbre. 0 = engrenage plein.
Keyway b / t / angleClavette b / t / angleOptional DIN 6885 key slot in the bore so the gear can't spin free on its shaft.Rainure de clavette DIN 6885 optionnelle dans l'alésage, pour que l'engrenage n'échappe pas à son arbre.
Print clearance (mm)Jeu d'impression (mm)Tiny offset so printed gears actually turn. 0.1 mm default works on most FDM printers.Petit décalage pour que les engrenages imprimés tournent vraiment. 0,1 mm par défaut convient à la plupart des FDM.
Matching gear in one clickEngrenage compatible en un clic Select a gear: its sheet shows Create a compatible gear. Type a target diameter, pick a suggestion (same module = teeth that mesh), click +. It also computes the exact centre distance for you. And if the gear has a keyway, Create the shaft builds the matching shaft. Sélectionnez un engrenage : sa fiche propose Créer un engrenage compatible. Tapez un diamètre cible, choisissez une suggestion (même module = dents qui s'engrènent), cliquez +. L'entraxe exact est calculé pour vous. Et si l'engrenage a une clavette, Créer l'arbre construit l'arbre assorti.

Create: Screws & nutsCréer : Vis & écrous

Real ISO metric hardware, M2 to M16 — the same sizes as the screws in your drawer.De la vraie visserie métrique ISO, M2 à M16 — les mêmes tailles que les vis de votre tiroir.

  1. Launcher → Screw & Nut. Pick an ISO preset (e.g. M6): all dimensions fill themselves.Lanceur → Vis & Écrou. Choisissez un Preset ISO (ex. M6) : toutes les cotes se remplissent seules.
  2. Pick the head type (hex, cap CHC, countersunk…), the length, the thread style.Choisissez le type de tête (hexagonale, CHC, fraisée…), la longueur, le style de filetage.
  3. Click Create the part.Cliquez Créer la pièce.

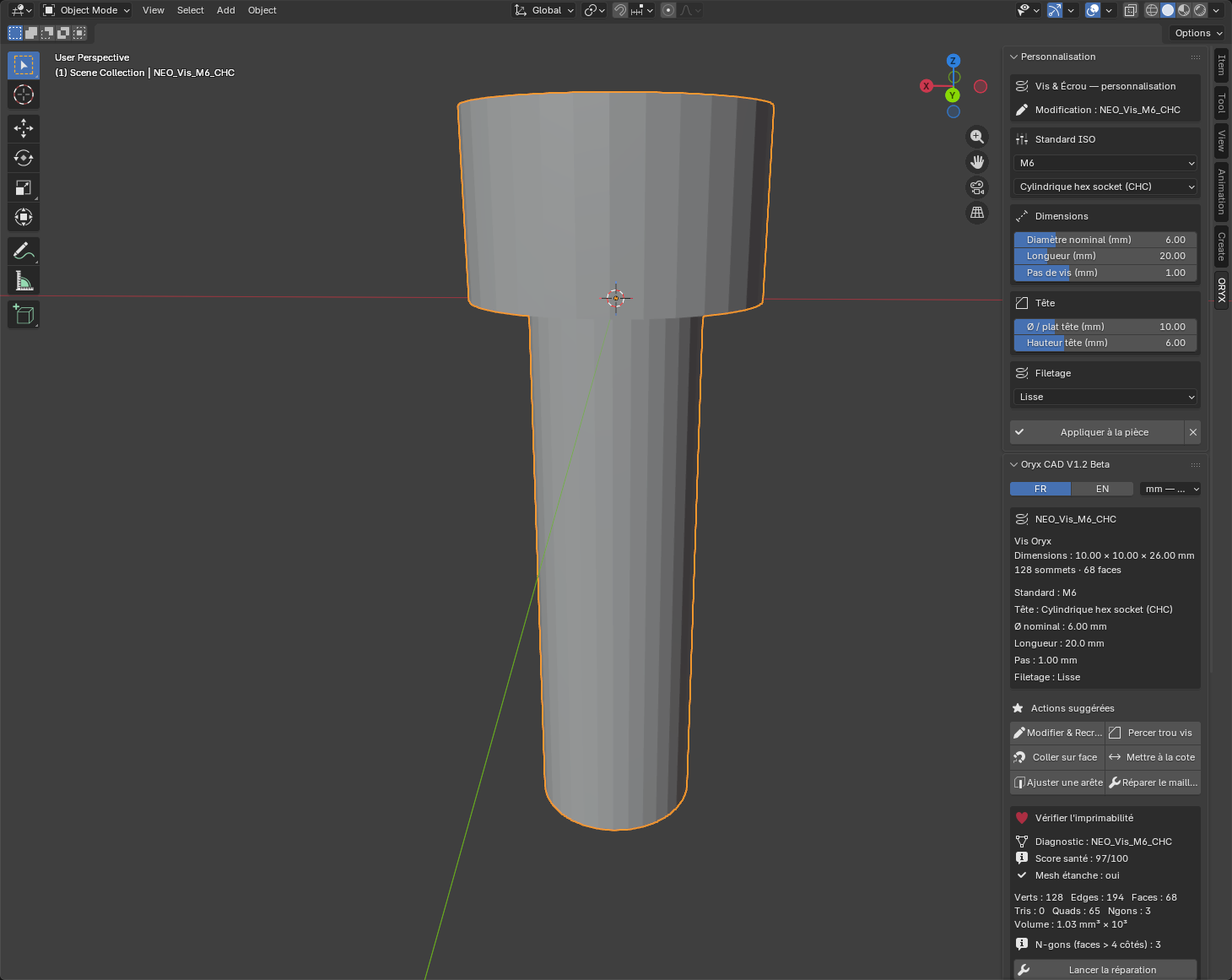

Panneau Personnalisation vis, presets ISO
ISO presets, head types, and thread choice.Presets ISO, types de tête et choix du filetage.
ParameterParamètreWhat it doesCe que ça fait
ISO presetPreset ISOM2 → M16. Sets diameter, pitch, head size. Custom frees every field.M2 → M16. Règle diamètre, pas, tête. Personnalisé libère tous les champs.
Head typeType de tête5 families: hex, socket cap (CHC), countersunk, button, nut.5 familles : hexagonale, cylindrique (CHC), fraisée, bombée, écrou.
Length (mm)Longueur (mm)Threaded body length, head not included.Longueur du corps fileté, tête non comprise.
ThreadFiletageSmooth (light, prints as a pin) or Real helical — a true printable thread. It costs ~10,000 faces; the panel tells you before you commit.Lisse (léger, s'imprime comme un axe) ou Hélicoïdal réel — un vrai filet imprimable. Ça coûte ≈ 10 000 faces ; le panneau vous prévient avant de valider.
Drill the matching holePercez le trou assorti Select a screw: its sheet offers Drill hole. Pick the target part; the hole gets the right clearance, depth, and optional counterbore so the printed screw threads in. Sélectionnez une vis : sa fiche propose Percer le trou. Choisissez la pièce cible ; le trou reçoit le bon jeu, la bonne profondeur et un lamage optionnel, pour que la vis imprimée se visse dedans.

Create: Springs & tensionCréer : Ressorts & tension Nouveau V1.2

Two printable spring types — and the V1.2 star feature: a tension slider that compresses the spring in the viewport exactly as it will sit in your real assembly. Deux types de ressorts imprimables — et la fonction star de la V1.2 : une glissière de tension qui comprime le ressort dans la vue exactement comme il sera dans votre assemblage réel.

The zigzag spring under tension: the open slots close with the real leaf physics.Le ressort zigzag sous tension : les fentes ouvertes se ferment selon la vraie physique des lames.

Zigzag flat spring (recommended for FDM)Ressort plat zigzag (recommandé en FDM)

A flat serpentine printed lying down: the layers are perpendicular to the effort, which makes it the most robust printable spring. In the launcher: Spring → tab Flat zigzag. Un serpentin plat imprimé à plat : les couches sont perpendiculaires à l'effort, ce qui en fait le ressort imprimable le plus robuste. Dans le lanceur : Ressort → onglet Plat zigzag.

SliderGlissièreWhat it doesCe que ça fait
Length / Width / ThicknessLongueur / Largeur / ÉpaisseurOverall footprint (compression happens along the length).Encombrement global (la compression se fait le long de la longueur).
Beam width (mm)Largeur de lame (mm)Thickness of each leaf — this drives the stiffness.Épaisseur de chaque lame — c'est elle qui pilote la raideur.
ZigzagsNombre de zigzagsNumber of U-turns. More zigzags = softer spring.Nombre de demi-tours. Plus de zigzags = ressort plus souple.

Helical compression springRessort de compression hélicoïdal

The classic coil. Choose a rectangular wire section (best for printing) or round, and the end style — closed ground gives flat seats so it stands upright on the print bed. Le ressort classique à spires. Choisissez une section de fil rectangulaire (idéale à imprimer) ou ronde, et le style d'extrémités — fermées rectifiées donne des assises plates pour qu'il tienne debout sur le plateau.

Helical spring under tension, coil by coil.Ressort hélicoïdal sous tension, spire par spire.

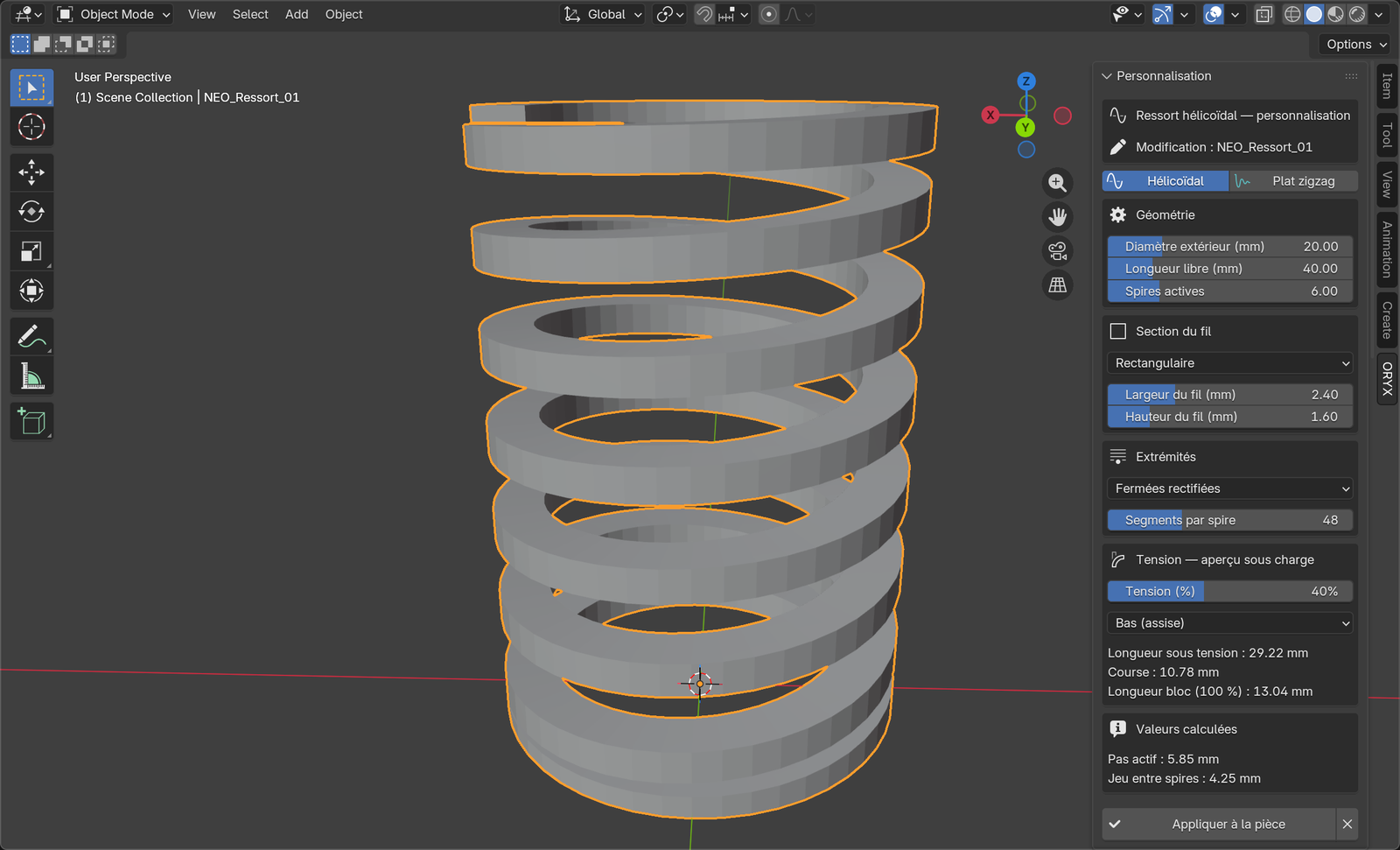

Panneau ressort hélicoïdal, tension 40 %
The helical panel with its Tension card at 40%.Le panneau hélicoïdal avec sa carte Tension à 40 %.
SliderGlissièreWhat it doesCe que ça fait
Outer Ø / Free lengthØ extérieur / Longueur libreSize of the spring at rest.Taille du ressort au repos.
Active coilsSpires activesWorking coils. The panel shows the resulting pitch and coil gap live, with FDM warnings.Spires travaillantes. Le panneau affiche en direct le pas et le jeu entre spires, avec les garde-fous FDM.
Wire sectionSection du filRectangular (width × height) or round (Ø).Rectangulaire (largeur × hauteur) ou ronde (Ø).
EndsExtrémitésOpen / closed / closed-ground (flat seat, recommended).Ouvertes / fermées / fermées rectifiées (assise plate, recommandé).

The Tension cardLa carte Tension Nouveau V1.2

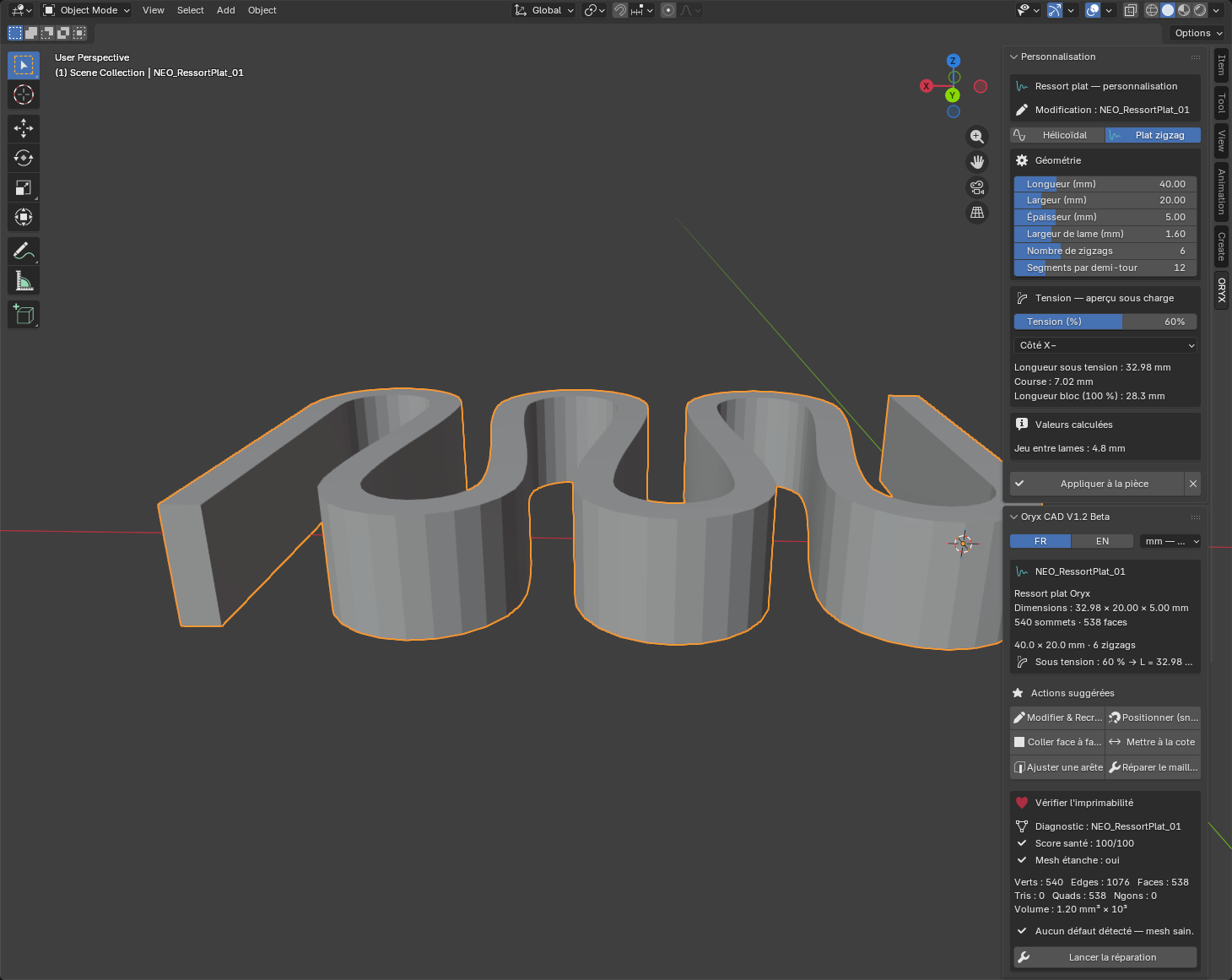

Carte Tension du ressort zigzag à 60 %
Tension at 60%: the panel shows compressed length, travel, and solid length.Tension à 60 % : le panneau affiche longueur sous tension, course et longueur bloc.
  1. Select your spring → Edit & Rebuild. The Tension — under-load preview card is in the panel.Sélectionnez votre ressort → Modifier & Recréer. La carte Tension — aperçu sous charge est dans le panneau.
  2. Drag Tension (%): 0% = at rest, 100% = the real physical maximum (coils or leaves touching). The mesh compresses live.Glissez Tension (%) : 0 % = détendu, 100 % = le maximum physique réel (spires ou lames jointives). Le mesh se comprime en direct.
  3. Pick the Fixed side — the end that stays put while the other compresses.Choisissez le Côté fixe — l'extrémité qui ne bouge pas pendant que l'autre se comprime.
  4. Slide the spring into your part to check where maximum compression reaches. Set back to 0% before printing.Glissez le ressort dans votre pièce pour vérifier où arrive la compression maximale. Repassez à 0 % avant d'imprimer.
Export guardGarde-fou export A spring under tension cannot be exported — the plugin blocks it so you never print a squashed spring by mistake. Set tension back to 0% first. Un ressort sous tension ne peut pas être exporté — le plugin bloque, pour ne jamais imprimer un ressort écrasé par erreur. Repassez d'abord la tension à 0 %.

Create: Snap-fit clipsCréer : Clips d'emboîtage Nouveau V1.2

Assemble two printed parts without screws or glue: a split-mushroom rivet clip, its ready-made socket, and one-click carving of the facing part — all with the FDM tolerance handled for you. Assemblez deux pièces imprimées sans vis ni colle : un clip champignon fendu, son logement prêt à l'emploi, et le creusage en un clic de la pièce d'en face — avec la tolérance FDM gérée pour vous.

The carved cover presses onto the clip and locks.Le couvercle creusé se presse sur le clip et se verrouille.

1 · Create the clip (male part)1 · Créer le clip (partie mâle)

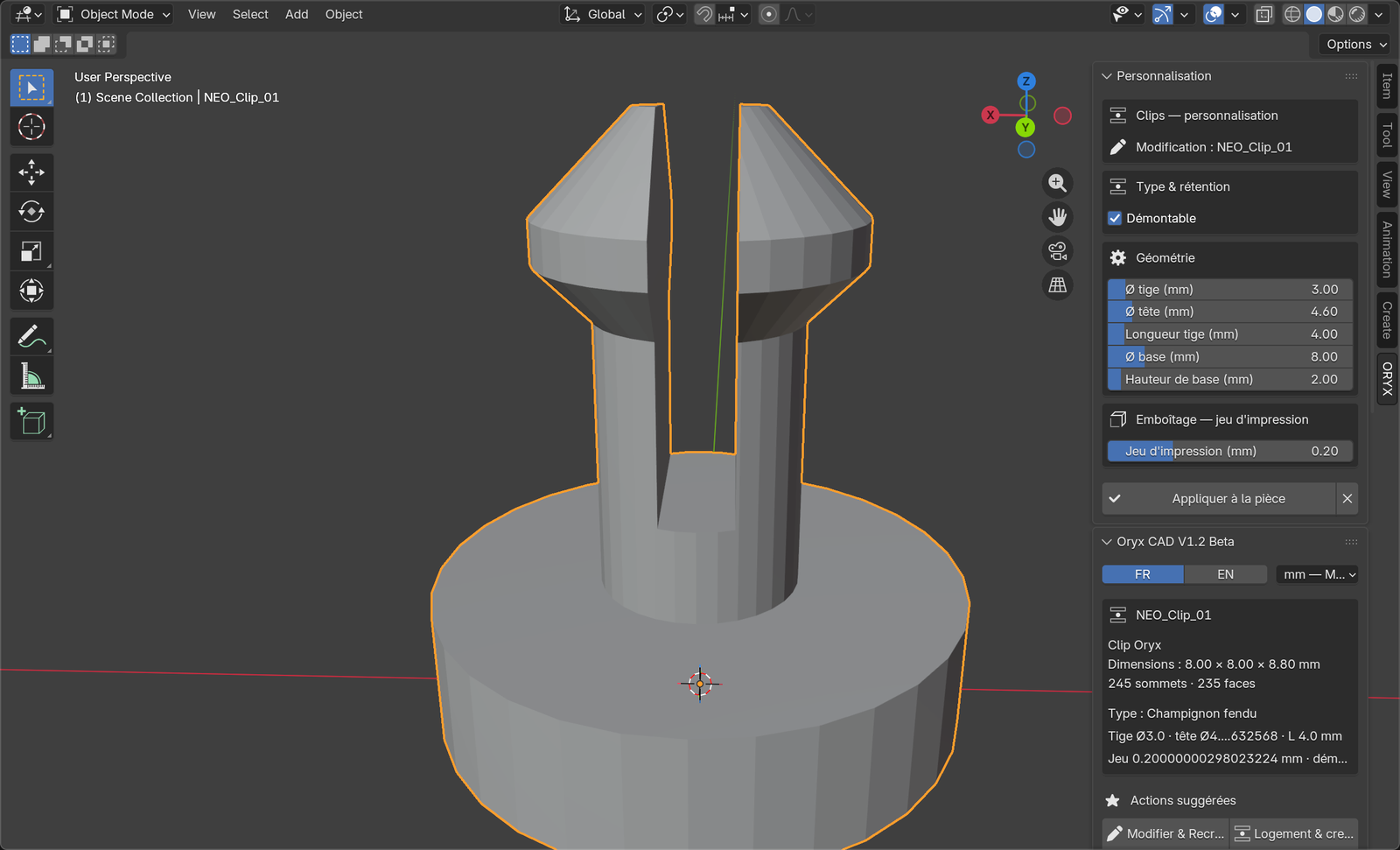

Panneau Personnalisation du clip champignon
The clip panel: stem, head, retention, print clearance.Le panneau clip : tige, tête, rétention, jeu d'impression.
  1. Launcher → Clips. Set stem Ø, head Ø, stem length (= the wall thickness it will cross), base size.Lanceur → Clips. Réglez Ø tige, Ø tête, longueur de tige (= l'épaisseur de paroi à traverser), taille de base.
  2. Removable ticked: a 45° ramp lets you unclip by pulling. Unticked: permanent, it never comes back out.Démontable coché : une rampe à 45° permet de déclipser en tirant. Décoché : permanent, ça ne ressort plus.
  3. Print clearance: 0.2 mm default suits most FDM printers.Jeu d'impression : 0,2 mm par défaut convient à la plupart des FDM.
  4. Create, then move the clip freely where you want it. Merge its base into your part with Merge cleanly.Créez, puis placez le clip librement où vous voulez. Fusionnez sa base dans votre pièce avec Fusionner proprement.

2 · The socket, or carving the facing part2 · Le logement, ou creuser la pièce en face

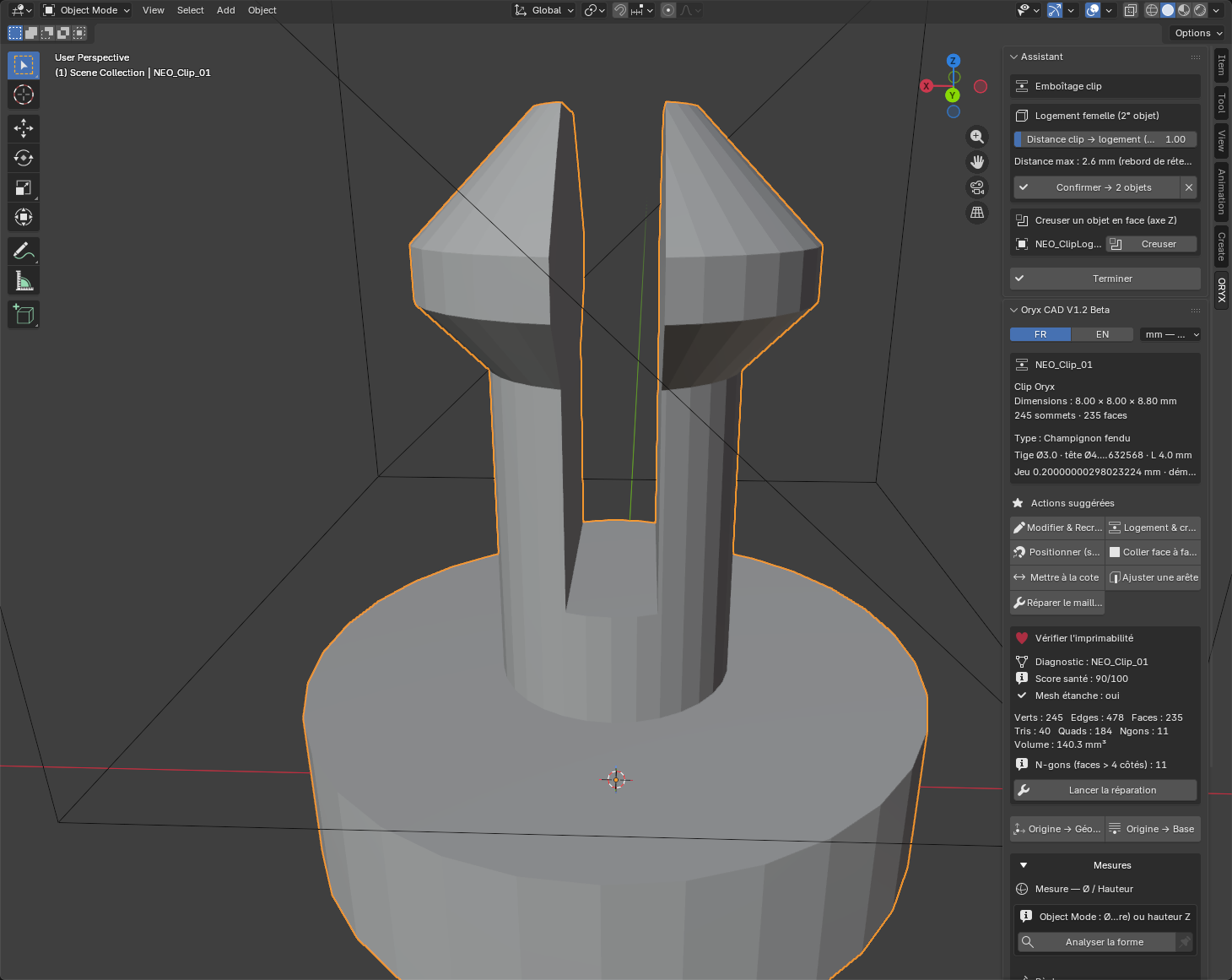

Assistant emboîtage clip avec aperçu du logement
The Assistant: socket preview on the clip's axis, distance slider, and the carving list.L'Assistant : aperçu du logement sur l'axe du clip, glissière de distance, et la liste de creusage.
  1. Select the clip → Socket & carving. The Assistant opens with two options.Sélectionnez le clip → Logement & creusage. L'Assistant s'ouvre avec deux options.
  2. Option A — the socket: Create the socket shows a wireframe preview block on the clip's axis. Adjust the distance slider, then Confirm → 2 objects: you get a printable block with the cavity at the right tolerance, to merge into the receiving part.Option A — le logement : Créer le logement affiche un bloc d'aperçu filaire sur l'axe du clip. Ajustez la glissière de distance, puis Confirmer → 2 objets : vous obtenez un bloc imprimable avec la cavité à la bonne tolérance, à fusionner dans la pièce réceptrice.
  3. Option B — carve the facing part: the box lists every object found on the clip's axis, near or far. Click Carve next to one: its facing surface receives the exact clip imprint + clearance. The part does not move.Option B — creuser la pièce en face : la box liste tous les objets trouvés sur l'axe du clip, proches ou éloignés. Cliquez Creuser à côté de l'un d'eux : sa face en regard reçoit l'empreinte exacte du clip + le jeu. La pièce ne bouge pas.
  4. After carving, Snap onto the clip brings the part down to its assembled position to check the fit visually — and Undo snap returns it to the exact spot it came from.Après le creusage, Emboîter sur le clip descend la pièce en position assemblée pour vérifier visuellement — et Annuler l'emboîtement la ramène exactement d'où elle vient.
Why it always fitsPourquoi ça s'emboîte toujours The socket and the carving use the same negative imprint. Whichever route you pick, the printed parts snap the same way. Le logement et le creusage utilisent la même empreinte négative. Quelle que soit l'option choisie, les pièces imprimées s'emboîtent pareil.

Edit any part, at any timeModifier n'importe quelle pièce, à tout moment Nouveau V1.2

Every Oryx part remembers its own recipe. Select a gear, screw, spring or clip — even weeks later — and click Edit & Rebuild: the Customization panel reopens pre-filled with its exact parameters. Change anything, Apply to the part, and the geometry is rebuilt in place (position untouched). The panel stays open in edit mode so you can iterate. Chaque pièce Oryx retient sa propre recette. Sélectionnez un engrenage, une vis, un ressort ou un clip — même des semaines plus tard — et cliquez Modifier & Recréer : le panneau Personnalisation se rouvre pré-rempli avec ses paramètres exacts. Changez ce que vous voulez, Appliquer à la pièce, et la géométrie est reconstruite sur place (position intacte). Le panneau reste ouvert en modification pour itérer.

Create vs editCréer vs modifier After Create, the panel closes on purpose — so you never create a duplicate by accident. After Apply (editing), it stays open to try several values in a row. Après Créer, le panneau se ferme volontairement — pour ne jamais créer un doublon par accident. Après Appliquer (modification), il reste ouvert pour tester plusieurs valeurs d'affilée.

The Assistant: guided workflowsL'Assistant : les flux guidés Nouveau V1.2

Some operations need you to click faces or edges on the model. In V1.2 a dedicated Assistant panel docks at the top and walks you through, step by step, with live feedback — you never dig through tabs mid-operation. Certaines opérations demandent de cliquer des faces ou arêtes sur le modèle. En V1.2, un panneau Assistant s'ancre en haut et vous guide pas à pas, avec un retour en direct — plus jamais d'onglets à fouiller en pleine opération.

Glue face to faceColler face à face

  1. Select the part to move → Glue face to face. Blender switches to face-pick mode.Sélectionnez la pièce à déplacer → Coller face à face. Blender passe en mode choix de face.
  2. Click the face that must press against the other part. The Assistant shows “1 face selected ✓”.Cliquez la face qui doit se plaquer contre l'autre pièce. L'Assistant affiche « 1 face sélectionnée ✓ ».
  3. Confirm this face → the gluing starts at once: hover the target, faces snap flush; left-click confirms.Confirmer cette face → le collage démarre aussitôt : survolez la cible, les faces se plaquent ; clic gauche pour valider.

Set to dimensionMettre à la cote

  1. Select the part → Set to dimension. Click 2 opposite faces (Shift+click for the second).Sélectionnez la pièce → Mettre à la cote. Cliquez 2 faces opposées (Maj+clic pour la 2ᵉ).
  2. The Assistant shows the current distance. Type the target, choose which face moves (A or B).L'Assistant affiche la distance actuelle. Saisissez la cote, choisissez la face qui bouge (A ou B).
  3. Chain as many dimensions as you like, then Finish.Enchaînez autant de cotes que voulu, puis Terminer.

Adjust an edgeAjuster une arête

Same idea for a single edge: click it, read its live length, type the exact value, pick which end moves. The edge-length overlay switches on during the workflow and back off after. Même logique pour une seule arête : cliquez-la, lisez sa longueur en direct, tapez la valeur exacte, choisissez le sommet qui bouge. L'affichage des longueurs d'arêtes s'active pendant le flux et s'éteint après.

Escape hatchPorte de sortie Leave Edit Mode by accident (Tab)? The Assistant notices, says the workflow was interrupted, and offers a clean close. Vous quittez le mode Édition par accident (Tab) ? L'Assistant le détecte, signale le flux interrompu et propose une fermeture propre.

Align, origin, merge, drillAligner, origine, fusion, perçage

Align in Z: every selected part flies onto the same axis, Z gaps kept.Aligner en Z : chaque pièce sélectionnée rejoint le même axe, écarts Z conservés.
ButtonBoutonWhat it doesCe que ça fait
Align in Z (n objects)Aligner en Z (n objets) V1.2From 2 selected parts (no limit): pick the master that stays put; every other part centres onto its vertical axis, each keeping its own height — or all landing exactly on the master.Dès 2 pièces sélectionnées (sans limite) : choisissez le maître qui ne bouge pas ; toutes les autres se centrent sur son axe vertical, chacune gardant sa hauteur — ou toutes exactement sur le maître.
Origin → GeometryOrigine → GéométriePuts each part's handle (its origin) back at its centre.Remet la poignée de chaque pièce (son origine) à son centre.
Origin → BaseOrigine → Base V1.2Puts the origin at the centre of the bottom face — perfect to sit parts on the bed or stack them precisely.Met l'origine au centre de la face inférieure — parfait pour poser les pièces sur le plateau ou les empiler précisément.
Merge cleanlyFusionner proprementA true boolean union: the parts become one watertight mesh, ready to print.Une vraie union booléenne : les pièces deviennent un seul mesh étanche, prêt à imprimer.
Drill with the other partPercer l'une avec l'autreUses the active part as a cookie-cutter with per-axis tolerance — its shape is subtracted from the other.Utilise la pièce active comme emporte-pièce avec tolérance par axe — sa forme est soustraite de l'autre.
Position (smart snap)Positionner (snap)The part follows your mouse and magnetises to corners, edge midpoints and face centres of the scene.La pièce suit la souris et s'aimante aux coins, milieux d'arêtes et centres de faces de la scène.

MeasuringMesurer Amélioré V1.2

The Measures card is always there, right above Export, whatever you have selected.La carte Mesures est toujours là, juste au-dessus d'Exporter, quelle que soit la sélection.

Flèches de cote épinglées suivant les pièces dans la vue
Pinned measurements follow their parts live in the viewport.Les mesures épinglées suivent leurs pièces en direct dans la vue.

Ø / Height with pinsØ / Hauteur avec épingles

  1. Select a part → Analyze the shape. The plugin recognises a cylinder (Ø), a sphere (Ø) or measures the height, and draws a dimension arrow in the view.Sélectionnez une pièce → Analyser la forme. Le plugin reconnaît un cylindre (Ø), une sphère (Ø) ou mesure la hauteur, et dessine une flèche de cote dans la vue.
  2. The measure is ephemeral: deselect the part and it disappears. Click the pin 📌 to keep it — pinned measures live in a list (eye to hide, ✕ to delete) and keep following the part if you scale or edit it.La mesure est éphémère : désélectionnez la pièce et elle disparaît. Cliquez l'épingle 📌 pour la garder — les mesures épinglées vivent dans une liste (œil pour masquer, ✕ pour supprimer) et continuent de suivre la pièce si vous la redimensionnez.
  3. Need an exact size? Type the target in Target Ø/height and Apply the dimension: the whole part scales to match.Besoin d'une taille exacte ? Tapez la cible dans Ø/hauteur cible et Appliquer la dimension : toute la pièce est mise à l'échelle.

Rulers & edge lengthsRègles & longueurs d'arêtes

New ruler drops a two-handle tape measure you can snap anywhere; each ruler lists its live length. Edge measurements overlays the length of selected edges in Edit Mode — with the option to set an edge to an exact length. Nouvelle règle pose un mètre à deux poignées à aimanter n'importe où ; chaque règle affiche sa longueur en direct. Mesures d'arêtes superpose la longueur des arêtes sélectionnées en mode Édition — avec l'option de fixer une arête à une longueur exacte.

Diagnostic & repairDiagnostic & réparation

Carte diagnostic : score santé, étanchéité, statistiques
The health card appears on every selected part's sheet.La carte santé apparaît sur la fiche de chaque pièce sélectionnée.

A printable part must be watertight (no holes in the surface). The diagnostic reads: health score /100, watertight yes/no, triangles/quads/n-gons count, and real volume. If something is off, Run the repair fixes the usual suspects — duplicate points, holes, flipped faces. SmartRepair is rule-based, not AI: same input, same result, every time. Une pièce imprimable doit être étanche (aucun trou dans la surface). Le diagnostic lit : score santé /100, étanchéité oui/non, comptes de triangles/quads/n-gons, et volume réel. Si quelque chose cloche, Lancer la réparation corrige les suspects habituels — points en double, trous, faces retournées. SmartRepair est à base de règles, pas d'IA : même entrée, même résultat, à chaque fois.

Export & printExporter & imprimer

Carte Exporter la sélection : STL OBJ 3MF
Origin, Align, Measures and Export: the permanent bottom of the panel.Origine, Aligner, Mesures et Exporter : le bas permanent du panneau.
  1. Select the part(s) to print. The Export selection card counts them.Sélectionnez la ou les pièces à imprimer. La carte Exporter la sélection les compte.
  2. Click STL, OBJ or 3MF. Millimetres are locked at 1:1 — a 20 mm part prints at 20 mm.Cliquez STL, OBJ ou 3MF. Le millimètre est verrouillé à 1:1 — une pièce de 20 mm s'imprime à 20 mm.
  3. Open the file in your slicer (Cura, PrusaSlicer, Bambu Studio…) and print.Ouvrez le fichier dans votre slicer (Cura, PrusaSlicer, Bambu Studio…) et imprimez.
Two guardsDeux garde-fous Export refuses if a selected spring is still under tension (you'd print it squashed). And import (STL/OBJ/3MF) is one click away in the launcher. L'export refuse si un ressort sélectionné est encore sous tension (vous l'imprimeriez écrasé). Et l'import (STL/OBJ/3MF) est à un clic dans le lanceur.

What's new: V1.1 → V1.2Nouveautés : V1.1 → V1.2

V1.2In V1.1 you had to…En V1.1 il fallait…
Contextual panel (0/1/2 selection)Panneau contextuel (sélection 0/1/2)Browse 4 fixed tabs to find each tool.Parcourir 4 onglets fixes pour trouver chaque outil.
Customization panel with live slidersPanneau Personnalisation à glissièresFill a pop-up dialog, validate, and start over to adjust.Remplir une popup, valider, et tout recommencer pour ajuster.
Edit & Rebuild any Oryx part laterModifier & Recréer toute pièce Oryx après coupGears and screws only; springs were final.Engrenages et vis seulement ; les ressorts étaient définitifs.
Spring tension preview (zigzag physics!)Tension des ressorts en aperçu (physique du zigzag !)Nothing — you discovered the compressed size after printing.Rien — on découvrait l'encombrement comprimé après impression.
Snap-fit clips + socket + carving + snap checkClips d'emboîtage + logement + creusage + vérif d'emboîtementModel your own clips by hand, tolerance by trial and error.Modéliser ses clips à la main, tolérance par essais-erreurs.
Assistant for face/edge workflowsAssistant pour les flux faces/arêtesOpen “All tools” mid-operation to find the confirm button.Ouvrir « Tous les outils » en pleine opération pour trouver le bouton de confirmation.
Align in Z on unlimited partsAligner en Z sur pièces illimitéesExactly 2 parts, no more.Exactement 2 pièces, pas plus.
Pinned measurements (multi) + Origin → BaseMesures épinglées (multiples) + Origine → BaseOne measure at a time, stuck on screen; origin to geometry only.Une seule mesure à la fois, collée à l'écran ; origine au centre seulement.
Always-visible Measures & Export cardsCartes Mesures & Exporter toujours visiblesHidden in the Analyze / Export tabs.Cachées dans les onglets Vérifier / Export.

Free update for every V1.1.x owner — download the new zip, install over the old one. Mise à jour gratuite pour tout possesseur de V1.1.x — téléchargez le nouveau zip, installez par-dessus l'ancien.

Total-beginner FAQFAQ grand débutant

I've never used Blender. Can I really use this?Je n'ai jamais utilisé Blender. C'est vraiment pour moi ?

Yes. You need exactly three Blender skills: left-click to select, N to open the panel, and middle-mouse drag to orbit the view. Everything else, the plugin guides. Oui. Il vous faut exactement trois gestes Blender : clic gauche pour sélectionner, N pour ouvrir le panneau, et glisser à la molette pour tourner la vue. Tout le reste, le plugin vous guide.

What's a boolean?C'est quoi un booléen ?

Digital cookie-cutting: one shape is subtracted from (or merged with) another. Oryx CAD does the cutting for you — with the printing clearance included. De l'emporte-pièce numérique : une forme est soustraite d'une autre (ou fusionnée avec). Oryx CAD fait la découpe pour vous — jeu d'impression compris.

Which Blender version?Quelle version de Blender ?

Blender 4.2 LTS or newer, including the 5.x line the plugin is developed on. Windows, macOS, Linux. Blender 4.2 LTS ou plus récent, y compris la série 5.x sur laquelle le plugin est développé. Windows, macOS, Linux.

My printed parts fit too tight / too loose.Mes pièces imprimées sont trop serrées / trop lâches.

Every generator exposes its Print clearance. Print a small test, then nudge: +0.05 mm looser, −0.05 mm tighter. Printers differ; your perfect number is found once and reused forever. Chaque générateur expose son Jeu d'impression. Imprimez un petit test, puis ajustez : +0,05 mm plus libre, −0,05 mm plus serré. Chaque imprimante diffère ; votre bon chiffre se trouve une fois et se réutilise toujours.

Something looks broken.Quelque chose semble cassé.

Select the part and read its health card. Run the repair fixes most issues. Still stuck? Write to us — a maker answers. Sélectionnez la pièce et lisez sa carte santé. Lancer la réparation corrige la plupart des soucis. Toujours bloqué ? Écrivez-nous — un maker répond.
